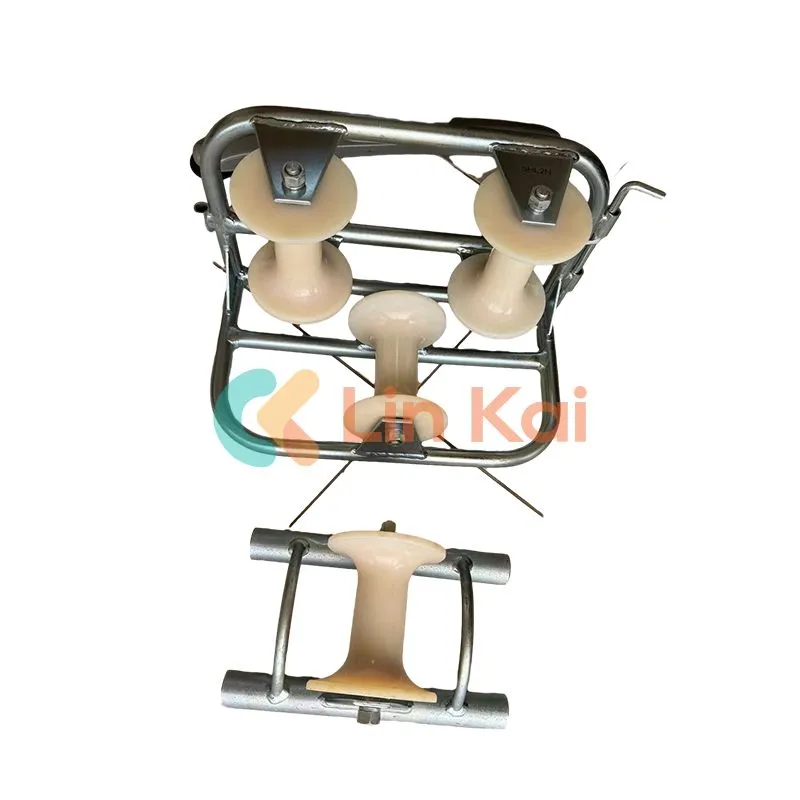

Ваљак за полагање каблова

Ваљци за полагање каблова (такође познати као ваљци за вођење каблова или уземљивачи каблова од најлонских точкова) које производи Нингбо Лингкаи, Кина, важна су опрема у систему инсталације каблова. Ваљци за полагање каблова могу значајно смањити напетост кабла у зони савијања или окретања и заштитити склоп кабла од оштећења. Ови ваљци за полагање каблова су направљени од издржљивих материјала и могу се прилагодити различитим окружењима, укључујући унутрашње и спољашње, високе и ниске температуре и оштре услове рада, обезбеђујући поузданост и стабилност полагања каблова.

Пошаљи упит

Опис производа

Ваљак за полагање каблова произведен у Кини Нингбо Лингкаи Мануфацтуре, такође познат као ваљак за вођење кабла или ваљак за уземљење кабла од најлонског точка, је суштински уређај који се користи у системима за инсталацију каблова који обавља низ важних функција. Ове функције су детаљно описане у наставку:

1. Смањење напетости кабла: Једна од примарних функција ваљка за полагање каблова је смањење напетости кабла у областима где постоје кривине или промене смера на траси кабла. Када је на одговарајући начин подржан, ваљак за полагање каблова може помоћи у смањењу напрезања на компонентама кабла, спречавајући њихово оштећење услед прекомерне напетости.

2. Спречите хабање кабла: Ваљак за полагање каблова је дизајниран са глатким површинама које помажу у смањењу трења између кабла и ваљка, спречавајући површинско хабање и продужавајући животни век кабла.

3. Одржавање усмеравања каблова: Ваљак за полагање каблова помаже у одржавању оријентације и целокупне структуре кабловског система, обезбеђујући његову стабилност и поузданост држећи каблове у одређеном смеру и спречавајући да се запетљају или померају.

4. Прилагођавање различитим окружењима: Ваљци за полагање каблова су обично направљени од издржљивих материјала који им омогућавају да поуздано раде у широком спектру окружења. Ова окружења могу укључивати подешавања у затвореном или на отвореном, услове високе или ниске температуре и друга оштра радна окружења.

Страигхт Лине Цабле ваљак за полагање подземног кабла

Ставка бр.	Модел	радно оптерећење (КН)	Пречник кабла (мм)	Конструкција ваљка за каблове	Тежина (кг)
21171	СХЛ1	10	Φ150	Цастинг Алуминиум Фраме Алуминиум Роллер	5.4
21172	СХЛ1Н	10	Φ150	Најлонски ваљак за ливење алуминијумског оквира	3.6
21181	СХЛ1Б	10	Φ160	Алуминијумски ваљак са челичном плочом	5.5
21182	СХЛ1БН	10	Φ150	Најлонски ваљак са челичном плочом	3.7
21183	СХЛ2БН	10	Φ160		5.5
21184	СХЛ3БН	10	Φ200		8.0
21191	СХЛ1Г	10	Φ150	Алуминијумски ваљак оквира челичне цеви	5.1
21192	СХЛ1ГН	10	Φ150	Најлонски ваљак оквира челичне цеви	3.3
21193	СХЛ2ГН	10	Φ160		5.7
21194	СХЛ3ГН	10	Φ200		8.0
21201	СХЛГ1	10	Φ150	Челичне цеви дуге ноге алуминијумски ваљак	9.4
21202	СХЛГ1Н	10	Φ150	Челичне цеви дугих ногу најлонски ваљак	7.8

Напомена: Ваљци се користе за уградњу различитих подземних каблова за напајање до пречника Ø200мм, молимо изаберите одговарајући ваљак према величини вашег кабла.

Сви снопови су постављени на лежајеве. Оквир је израђен од поцинкованог челика.

Углови каблова

Ставка бр.	Модел	радно оптерећење (КН)	Величина каблова (мм)	Тежина (кг)
21211	СХЛ	8	≤ Ø80	5.5
21221	СХЛ2	10	≤ Ø150	12
21222	СХЛ2Н	10	≤ Ø150	10
21223	СХЛ3	10	≤ Ø150	11
21224	СХЛ3Н	10	≤ Ø150	9
