Како ваљак за уземљење најлонског кабла на точковима може учинити инсталацију подземних каблова сигурнијом и ефикаснијом

Резиме чланка:Подземна инсталација каблова захтева више од вештих техничара и висококвалитетних каблова. Права пратећа опрема може значајно утицати на ефикасност повлачења, заштиту каблова и сигурност инсталације. АВаљка за уземљење најлонског кабла точкаобезбеђује глатку, контролисану путању за подземне каблове за напајање, посебно када каблови морају да прођу кроз равне делове, кривине и углове рова. Дизајнирани за вођење и подршку каблова, ови ваљци помажу у смањењу трења, спречавају неусклађеност кабла и штите површине каблова током инсталације. Овај водич објашњава како функционишу ваљци за уземљење каблова од најлона, како одабрати прави модел и зашто су они важан део професионалне подземне инсталације каблова.

Садржај

• Зашто су за подземну инсталацију каблова потребни ваљци за уземљење?
• Шта је ваљак за уземљење најлонског кабла?
• Које су кључне карактеристике ваљака за уземљење најлонских каблова?
• Које техничке спецификације купци треба да узму у обзир?
• Где се користе ваљци за уземљење најлонских каблова?
• Како треба да изаберете прави ваљак за уземљење кабла?
• Како ови ваљци побољшавају инсталацију каблова?
• Како можете одржавати ваљке за уземљење каблова?
• Често постављана питања
• Закључак

Зашто су за подземну инсталацију каблова потребни ваљци за уземљење?

Подземни каблови за напајање могу бити тешки, флексибилни и тешко их је контролисати током инсталације. Када се кабл повуче директно преко тла или површине рова, трење и неконтролисани контакт могу повећати отпор повлачења и створити непотребан стрес на омотачу кабла.

Овде је аВаљка за уземљење најлонског кабла точкапостаје вредан. Уместо да дозволи каблу да се вуче директно преко бетона, земље, шљунка или других површина, ваљак обезбеђује контролисану путању котрљања. На кривинама и променама смера, правилно постављени ваљци такође помажу у одржавању предвиђене трасе кабла.

Професионална инсталација каблова може имати користи од ваљака јер помажу:

• Водите каблове дуж планиране трасе инсталације.
• Смањите директан контакт између кабла и површине земље.
• Смањите трење током повлачења кабла.
• Смањите могућност клизања кабла или померања ван путање рова.
• Подржите каблове на равним деловима и угловима.
• Побољшајте општу конзистентност инсталације и безбедност на градилишту.

ЛингкаиИнформације о производу компаније посебно описују уземљиве ваљке за каблове од најлона као опрему за вођење и подупирање каблова, посебно на кривинама где је стабилност кабла важна.

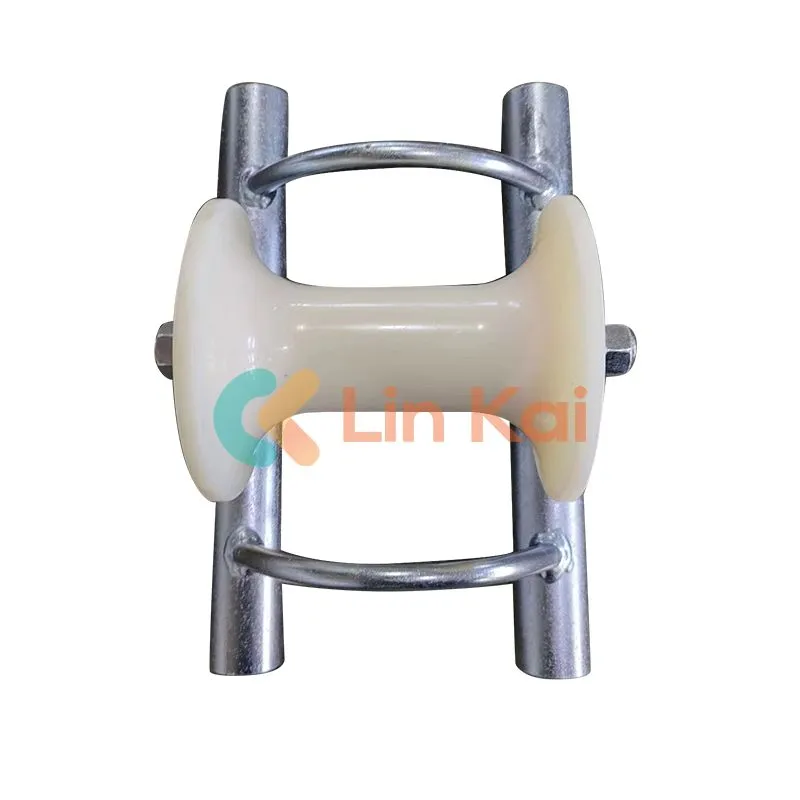

Шта је ваљак за уземљење најлонског кабла?

Ваљка за уземљење најлонског кабла је алат за уградњу каблова дизајниран да подупире и води подземне каблове док се повлаче на своје место. Углавном се састоји од носећег оквира, ваљка или снопа, осовине и склопа лежаја.

Најлонски точак је посебно користан јер обезбеђује глатку контактну површину за кабл. Током повлачења кабла, точак се ротира док се сајла креће, помажући каблу да путује кроз инсталацијску руту уместо да непрекидно клизи по земљи.

У зависности од конфигурације инсталације, могу се користити различити дизајни ваљака. Праволинијски ваљци су погодни за релативно директне кабловске трасе, док су угаони ваљци намењени за постављање каблова на угловима ровова.

Према Лингкаи-јевим спецификацијама производа, његов асортиман ваљака за уземљење каблова укључује праволинијске конфигурације и угаоне ваљке, са моделима дизајнираним за каблове до приближно Ø200 мм. Ваљци су постављени на лежајеве, док су рамови израђени од поцинкованог челика.

Које су кључне карактеристике ваљака за уземљење најлонских каблова?

1. Глатка најлонска контактна површина

Најлонски точак ствара котрљајућу контактну површину између кабла и инсталационе опреме. Ово помаже у вођењу кабла и истовремено смањује непотребно повлачење преко грубих површина.

2. Ваљци на лежајевима

Лежајеви омогућавају да се снопови окрећу док се кабл креће. Овај дизајн подржава глатко кретање кабла и може помоћи у смањењу отпора током инсталације.

3. Поцинковани челични оквир

Оквир од поцинкованог челика пружа практично структурно решење за захтевна окружења за инсталацију. Инсталација каблова се често одвија на отвореном, унутар ровова или на градилиштима где опрема може наићи на влагу, прашину и механичко руковање.

4. Вишеструке конфигурације

Различити пречници каблова и правци уградње захтевају различите димензије ваљка. Доступне конфигурације укључују моделе са најлонским или алуминијумским ваљцима и различите конструкције оквира.

5. Подршка за подземне каблове великог пречника

Лингкаи прецизира да се његови најлонски котачи за уземљење каблова могу користити за подземну инсталацију каблова за напајање до Ø200 мм, иако одговарајући модел треба изабрати у складу са стварним пречником кабла и условима уградње.

Које техничке спецификације купци треба да узму у обзир?

Одабир ваљка за каблове само на основу изгледа може довести до неодговарајуће инсталације. Професионални купци треба да процене пречник кабла, радно оптерећење, конструкцију рама, материјал точкова, конфигурацију ваљака и услове локације.

Следећи примери су засновани на спецификацијама објављеним за линију ваљака за праволинијске каблове Лингкаи:

Ове спецификације показују зашто је избор модела важан. Ваљак дизајниран за мањи кабл не би требало аутоматски да се користи за већи или тежи кабл. Купци треба да ускладе номинално радно оптерећење ваљка и опсег пречника кабла са стварним захтевима пројекта.

Где се користе ваљци за уземљење најлонских каблова?

Уземљени ваљци каблова од најлона су првенствено повезани са подземном инсталацијом каблова за напајање. Могу се поставити дуж кабловских путева како би се обезбедила континуирана подршка док се кабл повлачи из котура ка коначном положају.

Типичне апликације укључују:

• Подземна инсталација каблова за напајање:Потпорни каблови док се провлаче кроз ровове.
• Пројекти комуналне инфраструктуре:Помагање инсталатерским тимовима да контролишу каблове дуж планираних подземних рута.
• Индустријски електрични пројекти:Подржавање тешких каблова током изградње постројења и објеката.
• Монтажа углова рова:Коришћење угаоних ваљака за вођење каблова око промена смера.
• Пројекти каблова великог пречника:Одабир одговарајућих модела ваљака за каблове који се приближавају опсегу Ø200 мм.

За угаоне инсталације, Лингкаи наводи наменске моделе угаоних ваљака за каблове са радним оптерећењем у распону од 8 кН до 10 кН и величинама каблова од ≤Ø80 мм до ≤Ø150 мм.

Како треба да изаберете прави ваљак за уземљење кабла?

Практичан процес избора треба да почне са каблом, а не ваљком. Пре куповине, инсталатерски тимови треба да прикупе кључне параметре пројекта и упореде их са спецификацијама произвођача.

Корак 1: Потврдите пречник кабла

Измерите или потврдите спољни пречник кабла. Ово је један од најважнијих параметара јер ваљак мора да обезбеди одговарајућу подршку без ограничавања кретања кабла.

Корак 2: Проверите тежину кабла и услове повлачења

Тешки каблови могу створити значајно механичко оптерећење током повлачења. Изабрани ваљак треба да има довољан капацитет радног оптерећења за услове уградње.

Корак 3: Идентификујте равне и угаоне делове

Права траса кабла и оштар угао рова не захтевају нужно исту конфигурацију ваљка. Користите праволинијске ваљке за равне делове и одговарајуће угаоне ваљке где кабл мења смер.

Корак 4: Размотрите инсталационо окружење

Пројекти на отвореном, градилишта и подземни ровови могу изложити опрему прљавштини и влази. Робусна конструкција рама и одговарајући распоред лежајева могу подржати поуздан рад.

Корак 5: Упоредите укупне захтеве пројекта

За велике пројекте, купци треба да узму у обзир број потребних ваљака, дужину кабловске трасе, размак, количину углова, захтеве за транспорт и распоред уградње, а не да процењују само јединичну цену.

Како ови ваљци побољшавају инсталацију каблова?

Вредност ваљка за уземљење кабла са најлонским точковима превазилази само подупирање кабла. Правилно постављени ваљци могу допринети контролисанијем процесу уградње.

У практичном смислу, циљ је да се створи контролисана путања кабла од котура до крајњег положаја за уградњу. Правилно постављање ваљка може учинити операцију повлачења предвидивијом и лакшим за руковање инсталатерским екипама.

Како можете одржавати ваљке за уземљење каблова?

Иако су ваљци за каблове релативно једноставни механички алати, рутинска инспекција може помоћи у одржавању њихових перформанси током поновљених пројеката.

• Прегледајте најлонске точкове пре сваке веће инсталације.
• Проверите да ли лежајеви имају ненормалан отпор или неуобичајену буку.
• Проверите да ли оквир има деформације или видљива оштећења.
• Уклоните прљавштину, блато и остатке са покретних компоненти.
• Проверите да ли се ваљак слободно окреће пре него што почне извлачење кабла.
• Немојте прекорачити наведено радно оптерећење.
• Замените оштећене компоненте пре него што вратите ваљак у рад.

Захтеви за одржавање могу да варирају у зависности од радне фреквенције, услова на локацији, тежине кабла и начина руковања. Основна провера пре употребе је посебно важна пре дужег поступка извлачења кабла.

Често постављана питања о ваљцима за уземљење најлонских каблова

1. За шта се користи ваљак за уземљење најлонског кабла?

Користи се за вођење и подупирање подземних каблова током инсталације. Ваљак обезбеђује контролисану путању котрљања која помаже у смањењу директног контакта кабла са земљом и подржава поравнање кабла.

2. Који пречник кабла могу да приме Лингкаи ваљци?

Лингкаи-јеве објављене спецификације указују на то да се његов асортиман најлонских каблова за уземљење може користити за подземне каблове за напајање до приближно Ø200 мм. Одговарајући модел треба изабрати према пречнику кабла и захтевима пројекта.

3. Да ли су најлонски ваљци погодни за тешке подземне каблове?

Могу бити прикладне када одабрани модел има одговарајућу радну снагу и капацитет величине кабла. Неки наведени праволинијски модели имају радно оптерећење од 10 кН, али купци увек треба да провере стварне услове оптерећења пројекта пре избора.

4. Која је разлика између праволинијских и угаоних кабловских ваљака?

Праволинијски ваљци су пројектовани првенствено за релативно директне трасе каблова, док су угаони ваљци намењени за подупирање и вођење каблова око углова рова или промене смера.

5. Зашто се лежајеви користе у ваљцима за каблове?

Лежајеви омогућавају да се ваљак или сноп окрећу док се кабл креће. Ово подржава глаткије кретање кабла и помаже у смањењу отпора током повлачења.

6. Који материјал се користи за оквир ваљка?

Лингкаи наводи да су оквири његових кабловских ваљака направљени од поцинкованог челика. Различити модели могу користити различите конструкције оквира, укључујући оквир од ливеног алуминијума, основу челичне плоче и дизајн оквира од челичних цеви.

Закључак

Поуздан процес подземне инсталације кабла зависи од контроле кретања кабла од почетка операције извлачења до коначног постављања. А правилно одабранВаљка за уземљење најлонског кабла точкаможе да обезбеди вођење, подршку и котрљајући контакт који су потребни да би инсталација кабла била контролисана и ефикаснија.

За професионалне купце, најважнији фактори су пречник кабла, радно оптерећење, конфигурација ваљка, рута уградње, захтеви углова, конструкција оквира и општи услови пројекта. Са моделима дизајнираним за различите величине каблова и конфигурације инсталације, Лингкаи пружа практична решења за пројекте подземне инсталације каблова. Ако набављате кабловске ваљке за комуналне, индустријске, инфраструктурне или електричне инсталације, истражите асортиман најлонских каблова за уземљење иконтактирајте насза избор модела, техничке спецификације и одговарајућу понуду за ваш пројекат.
